产品特点:
系列气动球阀广泛适用于天然气、油品、化工、冶金、造纸、电力、矿业、印染、生物制药、日用化工,食品材料,水处理及空气处理等行业的流体自动控制或调节控制,与自动化仪表配套使用。
结构特点:
1.气动执行器:采用新型AT系列气动执行器,其结构获得国家实用新型有双作用式和单作用式(弹簧复位),采用齿轮齿条式结构传动,性能更安全可靠;大口径阀门采用AW系列气动执行器,采用拨叉式结构传动,结构合理,输出扭矩大,有双作用式和单作用式(弹簧复位);详细参数请参考本公司AT系列和AW系列执行器样本。
2.壳体结构:球阀的阀体根据需要及实际工况条件的不同壳设计为铸造结构、锻造结构及全焊接结构三种形式,其中全焊接结构的球阀主要适用于埋地使用。
3.独特的阀座密封结构:浮动式球阀采用唇形弹性密封圈结构设计,其结构获得国家使用新型更能保证密封的可靠性及使用寿命,对于低压、超低压或真空工况用球阀,采用板簧加载的阀座密封结构,能确保球阀长期使用的可靠密封。中、高温球阀的阀座材料可选用对位聚苯或金属材质。
固定式球阀根据压力大小、介质性质及密封要求的不同而选择球前密封结构、球密封结构或前后双密封结构。中、高温球阀的阀座材料可选用对位聚苯或金属材质。
4.阻塞与排泄:当阀门处于关闭状态时,上下流侧的阀座是液体阻断,阀体中腔的积滞物可以通过排泄装置进行排泄。
5.自动泄压结构:当中腔压力出现异常升高现象时,中腔介质能依靠本身的推理推动阀座而自动泄压,从而确保阀体的安全。
6.阀杆的可靠密封:阀杆采用有倒密封的下装式结构,倒密封的密封力随介质压力的增大而增大,故能确保阀杆的可靠密封,而且,当阀
门异常升压时,阀杆不会喷出。
7.防火结构:根据工况及用户的需要,球阀可以设计为防火结构。球阀的耐火设计执行API 6D及JB/T6899等标准的规定,一旦发生火灾而使软密封圈烧损时,球阀的防火结构可阻止介质的大量泄漏,防止火灾进一步扩大。
8.防静电结构:当操作阀门时,由于球体和阀座之间的摩擦,会产生静电电荷并积聚在球体上,为防止产生静电火花,特在阀门上设置防静电导出装置,将积聚在球体上的电荷导出。
9.全通径结构及缩径结构:为满足不同客户的不同需要,欧德隆公司球阀产品有全通径及全缩径两种系列。全通径球阀的通道内径与管道内径一致,便于管理清扫,而缩径系列球阀的重量相对较轻,但流体阻力仅为相同口径截止阀1/7左右,故缩径系列球阀的应用前景较为广泛。
技术规范 | ||
设计依据 | JIS标准 | |
设计标准 | BS5351 | |
结构长度 | 对夹链接 | JIS B2002 |
连接法兰尺寸 | JIS B2212 B2213 B2214 | |
实验和检验 | JIS B2003 |
参数技术 | |
公称通径 | DN15-400mm |
链接方式 | 法兰式 |
气缸选配 | AT系列、AW系列、AT Series、AW Series |
气缸形式 | 双作用、单作用(弹簧复位) |
控制方式 | 开关型、调节型、三段式(开度可调) |
公称压力 | 6、10、16bar(如需更高压力,请注明要求。) |
气源压力 | 双作用:4-8bar、单作用:5-8bar |
介质温度 | W1:-40~180℃ 、W5:-20~80℃、W7:-40~160℃ |
环境温度 | 标准型:-20~80℃ |
阀体材质 | 铸铁(Q)、碳钢(C)、不锈钢(P4、P6) |
密封材质 | 丁晴橡胶(X)、聚四氟乙烯(F)、全内衬四氟乙烯(F46) |

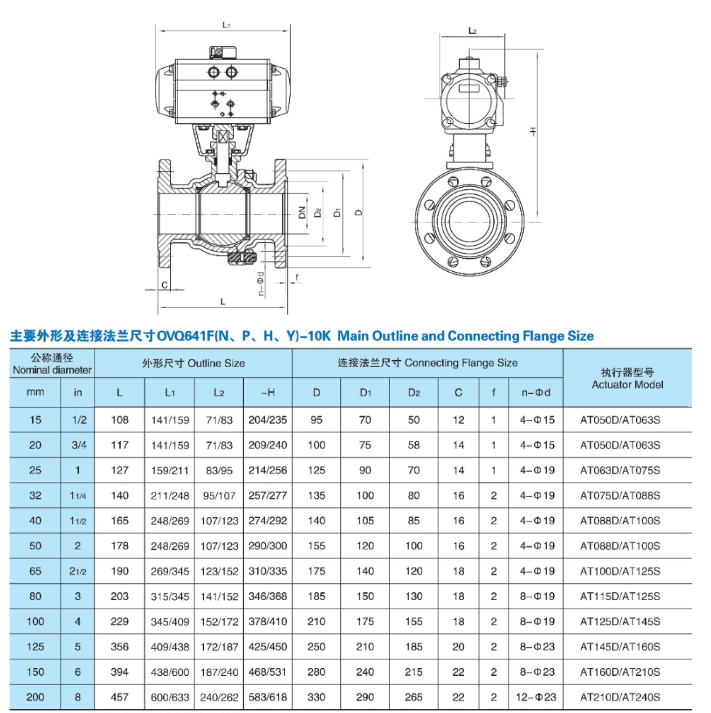

产品尺寸规格:
